Teleskopzylinder 3-Stufig Hub=1050mm 2,9tonn bis 8,1tonn
Artikel-Nr.:
404123.001
Gewicht:
21,800 Kg
Versandmerkmal: Sperrgut 01
Produktinformationen "Teleskopzylinder 3-Stufig Hub=1050mm 2,9tonn bis 8,1tonn"
Teleskopzylinder 3-Stufig
Anwendungsbereich:
für Dreiseitenkipper
Lieferumfang:
Teleskopzylinder 3-Stufig

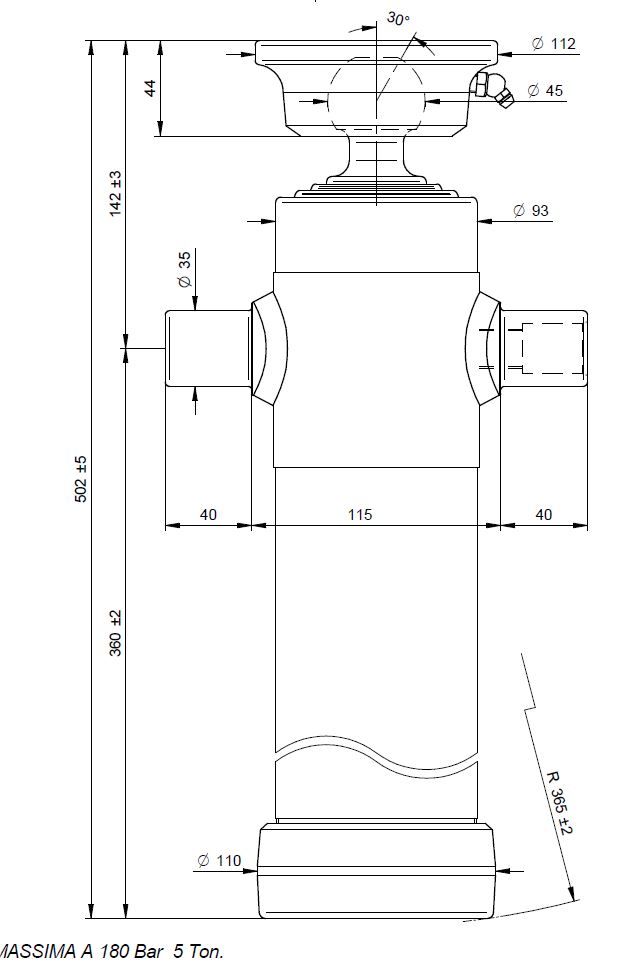

in der Abb. ist ein 5-Stufiger Zylinder zu sehen richtig ist die Zeichnung als Bild 2
Platte oben ist nicht gelocht, die ist rund zum anschweissen
1.Stufe 8,1tonn
2.Stufe 5,2tonn
3.Stufe 2,9tonn
Abmessungen des Hubzylinder:
C1= 102mm
F1= 360mm
L1= 502mm
Hub = 1050mm
A=Ø 110mm
B= 40mm
C= 45mm
D=Ø 35mm
E=Ø 95mm
F=Ø 120mm
G=Ø 112mm
H=Ø 45mm
Dazu passender Kardanring E=Ø 95mm
